Un voyant ABS n’annonce pas toujours un capteur mort. Dans bien des cas, le problème vient du faisceau, de la couronne magnétique, d’un roulement fatigué ou d’une différence de pneus qui perturbe la lecture de vitesse de roue. Dans ce guide, je détaille la méthode que j’utilise pour contrôler un capteur de roue ABS, comprendre ce que disent les symptômes et éviter de remplacer une pièce qui n’est pas la vraie coupable.
Les points essentiels à vérifier avant de remplacer une pièce
- Un capteur de roue ABS mesure la vitesse de rotation et alimente l’ABS, l’ESP et parfois d’autres aides au freinage.
- Le test ne se fait pas de la même manière sur un capteur passif et sur un capteur actif.
- Je commence toujours par la mémoire défauts, l’état du faisceau, les pneus, la pression et le jeu de roulement.
- Une résistance anormale ne suffit pas à condamner un capteur actif, et un signal absent peut venir de la couronne magnétique.
- Le diagnostic fiable combine valise, multimètre, contrôle visuel et, si possible, oscilloscope.
Ce que fait réellement un capteur de roue ABS
Le capteur de roue n’est pas là pour “faire marcher l’ABS” de manière abstraite. Il mesure en continu la vitesse de chaque roue, puis envoie l’information au calculateur, qui compare les vitesses entre elles pour détecter un blocage, une perte d’adhérence ou une incohérence de rotation. C’est cette comparaison qui permet à l’ABS, à l’ESP et à l’ASR d’intervenir au bon moment.
Je distingue d’abord deux familles, parce qu’elles ne se testent pas de la même façon. Les capteurs passifs, souvent inductifs, génèrent leur propre signal. Les capteurs actifs, eux, sont alimentés par le calculateur et fournissent un signal traité électroniquement, souvent plus précis à très basse vitesse. En pratique, les capteurs actifs se sont imposés sur une grande partie du parc, car ils restent lisibles jusque dans les tout premiers mètres de roulage, voire à des vitesses très faibles.
| Type de capteur | Alimentation | Test le plus utile | Signal attendu | Erreur fréquente |
|---|---|---|---|---|
| Passif | Aucune alimentation externe | Résistance de la bobine et tension alternative à la rotation | Tension AC qui augmente avec la vitesse | Chercher un signal “propre” à l’arrêt |
| Actif | Alimentation fournie par le calculateur | Vérification de l’alimentation, puis du signal dynamique à la valise ou à l’oscilloscope | Impulsions numériques ou PWM, lisibles même à très basse vitesse | Mesurer la résistance interne comme sur un capteur passif |
Le point important, c’est que le “capteur ABS” n’est pas isolé du reste du véhicule. Il travaille avec le roulement, la couronne magnétique, le moyeu et le faisceau. C’est pour cela qu’un bon diagnostic commence toujours par l’ensemble, pas par la pièce neuve.
Les signes qui orientent le diagnostic vers le capteur
Quand un défaut de roue apparaît, je ne regarde jamais seulement le voyant. Je regarde aussi le contexte de la panne, parce que certains symptômes pointent vers le capteur, tandis que d’autres renvoient plutôt au pneu, au roulement ou au freinage. Un voyant ABS fixe n’a pas la même valeur qu’une panne intermittente sur bosses, pluie ou braquage complet.
| Symptôme | Lecture la plus probable | Ce que je vérifie ensuite |
|---|---|---|

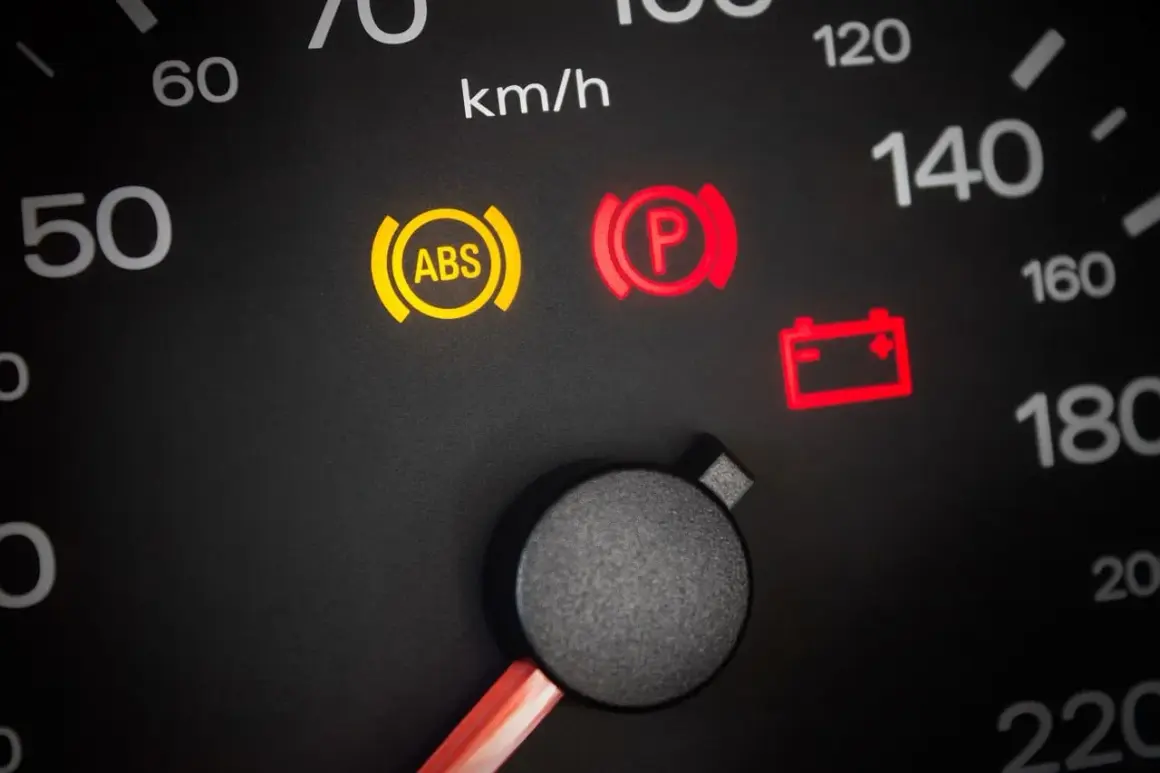

| Voyant ABS ou ESP allumé après démarrage | Défaut mémorisé sur une roue ou sur l’alimentation du système | Lecture des codes, tension batterie, fusibles, capteur concerné |
| Panne intermittente après pluie, lavage ou route dégradée | Problème de connectique, d’humidité ou de faisceau fissuré | Fiche, gaine, point de frottement, corrosion |
| ABS qui se déclenche trop tôt à basse vitesse | Signal incohérent sur une roue | Couronne magnétique, saletés, jeu de roulement, pneu très différent |
| Le défaut revient quand on braque à fond | Câble interne fragilisé ou faisceau tendu | Mouvement du faisceau, continuité, zone de passage au niveau du moyeu |
| Plusieurs voyants de châssis s’allument en même temps | Le capteur peut être en cause, mais pas uniquement | Alimentation, masse, calculateur, plausibilité des signaux |
Je me méfie surtout des pannes qui disparaissent quand la voiture est levée. Une roue sans charge ne travaille pas comme sur route, donc un capteur fatigué peut sembler “bon” sur le pont et redevenir incohérent une fois le véhicule en roulage. C’est là que les données en direct prennent tout leur intérêt.
Préparer un diagnostic fiable avant de mesurer
Comme le rappelle HELLA, un diagnostic sérieux ne s’arrête pas à la mémoire des défauts. Je pars toujours du principe qu’un outil de diagnostic, un multimètre et un contrôle visuel bien fait évitent plus d’erreurs qu’un remplacement rapide de pièce. Sur un système de freinage, cette rigueur compte double.
Avant de sortir les mesures, je vérifie cinq points simples, parce qu’ils faussent souvent la lecture initiale :
- La tension batterie, surtout si le véhicule a déjà affiché plusieurs défauts électroniques.
- Les fusibles et l’alimentation du système ABS/ESP.
- La taille des pneus sur le même essieu, ainsi que leur pression réelle.
- L’état visuel du faisceau, des connecteurs et de la zone autour du moyeu.
- Le jeu éventuel du roulement de roue, qui peut modifier l’entrefer et perturber le signal.
Je prends aussi le temps de nettoyer la zone autour du capteur avant de conclure à une panne. Un simple dépôt de limaille, de boue ou d’oxydation peut suffire à dégrader la lecture, surtout sur les capteurs placés très près de la couronne ou de l’anneau magnétique.
Tester le capteur pas à pas
Lire les défauts et les données en direct
Je commence par la valise de diagnostic. Je lis les codes défauts, j’efface si nécessaire, puis je refais un court essai pour voir ce qui revient immédiatement. L’intérêt n’est pas seulement de repérer une roue précise, mais aussi de comparer les valeurs de vitesse des quatre roues en roulant doucement. Si une roue décroche, saute ou reste à zéro alors que les autres montent normalement, j’ai déjà une piste solide.
Je regarde aussi la cohérence. Une roue qui affiche des écarts irréguliers à vitesse stable peut trahir un capteur fatigué, une bague abîmée ou un problème mécanique autour du moyeu. Quand le défaut n’apparaît qu’à très basse vitesse, je pense d’abord aux capteurs actifs et à la bague magnétique.
Contrôler visuellement le faisceau et la mécanique
Je ne saute jamais cette étape, parce qu’elle élimine une grande partie des faux diagnostics. Je cherche un câble pincé, une gaine coupée, une fiche oxydée, un capteur mal positionné ou un support déplacé. Sur l’essieu avant, les dégâts apparaissent souvent près de la rotule, du porte-fusée ou du passage de roue, là où le câble travaille à chaque braquage.
Je contrôle aussi la zone mécanique qui entoure le capteur :
- roulement avec jeu excessif,
- couronne dentée cassée ou sale sur les montages inductifs,
- bague magnétique du roulement abîmée sur les montages récents,
- trace de frottement ou de choc sur le moyeu,
- corrosion importante autour du capteur.
Si la panne n’est visible qu’en bougeant la roue ou le faisceau, je me méfie immédiatement d’une rupture interne du câble. C’est un cas classique, et il fait perdre beaucoup de temps quand on se focalise trop vite sur la sonde elle-même.
Mesurer selon le type de capteur
Sur un capteur passif, je peux utiliser un ohmmètre pour contrôler la continuité de l’enroulement, puis vérifier qu’un signal alternatif apparaît quand je fais tourner la roue. Je ne m’appuie pas sur une valeur universelle, parce qu’elle varie selon le constructeur et la technologie. Ce qui compte, c’est surtout la cohérence avec la roue symétrique du même essieu et l’absence de coupure franche.
Sur un capteur actif, je ne cherche pas à mesurer une résistance interne comme sur un capteur inductif. Je vérifie d’abord l’alimentation, puis le comportement du signal. Un oscilloscope aide beaucoup, mais une valise de diagnostic avec données en direct peut déjà confirmer une vitesse plausible ou une roue qui décroche de façon anormale. Si je n’ai qu’un multimètre, je peux repérer une absence totale d’alimentation, mais pas valider correctement la forme du signal.
Je termine toujours par un essai bref après remontage, parce qu’un capteur peut être correct à l’établi et redevenir incohérent une fois la suspension chargée. C’est particulièrement vrai quand le roulement a du jeu ou que le faisceau se tend en braquage.
Comment interpréter les résultats sans remplacer la mauvaise pièce
Le piège, c’est de confondre un symptôme électrique avec une cause mécanique. Je préfère lire le résultat du test comme un faisceau d’indices, pas comme une condamnation immédiate de la pièce. Cette approche évite les achats inutiles et les retours atelier qui font perdre du temps des deux côtés.
| Résultat du contrôle | Cause la plus probable | Bonne action |
|---|---|---|
| Signal absent sur une seule roue | Capteur, faisceau local ou alimentation de ce côté | Comparer avec la roue symétrique et tester le câblage |
| Signal intermittent quand on bouge le faisceau | Câble interne coupé ou connecteur fatigué | Contrôle de continuité, réparation du faisceau |
| Valeur erratique à basse vitesse | Couronne magnétique, bague de roulement ou encrassement | Contrôler le moyeu, le roulement et la zone du capteur |
| Résistance hors tolérance sur un capteur passif | Bobine coupée ou court-circuit interne | Remplacement du capteur, puis effacement des défauts |
| Défauts sur plusieurs roues à la fois | Alimentation, masse ou tension batterie insuffisante | Revenir au circuit d’alimentation avant de changer les capteurs |
Sur le plan du budget, il faut aussi garder la tête froide. Selon Vroomly, un changement simple de capteur d’ABS est souvent affiché autour de 40 à 80 € selon le modèle, mais cette fourchette grimpe vite si le roulement, le moyeu ou la réparation du faisceau entrent dans l’équation. C’est exactement pour cela que je préfère diagnostiquer avant d’acheter.
Les pneus, les roulements et le freinage qui brouillent souvent le diagnostic
Le sujet ne se limite jamais au seul capteur. Sur une voiture moderne, les pneus et le freinage peuvent modifier la manière dont le calculateur “lit” le véhicule, et je le vois souvent sur les diagnostics qui paraissent incompréhensibles au premier regard. C’est particulièrement vrai quand un essieu n’est pas homogène.
Des pneus trop différents peuvent fausser la lecture
Je vérifie toujours que les pneus d’un même essieu ont la bonne dimension, une usure cohérente et une pression correcte. Une différence marquée de circonférence entre deux roues n’explique pas à elle seule un capteur HS, mais elle peut fausser les comparaisons de vitesse et rendre le diagnostic trompeur. Un pneu très sous-gonflé ou très usé d’un seul côté suffit parfois à compliquer l’analyse.
Quand je vois une usure irrégulière, je pense aussi à la géométrie. Un train avant mal réglé ne crée pas directement une panne ABS, mais il use les pneus de manière dissymétrique et brouille les observations au moment du contrôle.
Le roulement et la bague magnétique valent autant que le capteur
Un jeu de roulement trop important modifie l’entrefer entre le capteur et la cible. Sur les montages récents, surtout quand la bague magnétique est intégrée au roulement, le problème ne vient plus seulement de l’électronique. J’ai déjà vu des capteurs remplacés pour rien alors que la vraie panne se trouvait dans le moyeu.
Si le défaut revient juste après effacement, je regarde donc le roulement, la bague et la portée avant d’accuser le capteur. C’est une habitude simple, mais elle évite une grande partie des remplacements inutiles.
Lire aussi : Liquide de frein - Le guide complet pour un freinage sûr
Un freinage déséquilibré peut aussi brouiller les vitesses de roue
Je ne néglige pas l’état des freins eux-mêmes. Un étrier qui freine mal, un disque très voilé ou un déséquilibre important à la décélération peut créer des écarts de vitesse entre roues et donner au calculateur une image incohérente. Sur banc de freinage comme sur route, cela peut faire croire à un capteur instable alors que le problème vient d’un frein qui travaille mal.
Dans la pratique, je contrôle donc les plaquettes, les disques, le coulissement d’étrier et l’état général du train roulant avant de valider la panne. Sur un système de freinage, c’est souvent l’ensemble qui ment, pas une seule pièce.
Le bon réflexe quand le défaut revient après l’effacement
Quand le défaut revient, je repars du plus simple vers le plus probable : batterie, alimentation, faisceau, roulement, bague, puis capteur. Cette logique paraît basique, mais elle évite les diagnostics rapides qui coûtent plus cher qu’une vraie recherche de panne.
Après remplacement ou réparation, je nettoie correctement la zone, je remonte au couple constructeur, j’efface les défauts et je refais un essai court avec lecture en direct. Si l’ABS, l’ESP ou le témoin de frein reviennent, je ne force pas le passage à la pièce suivante sans recontrôle. Sur un système de freinage, la méthode vaut toujours mieux que l’intuition.
Je garde une règle simple en tête : si un capteur semble en cause, je veux d’abord prouver qu’il est vraiment coupable. C’est cette discipline qui permet de réparer juste du premier coup, et pas de remplacer des composants à l’aveugle.
