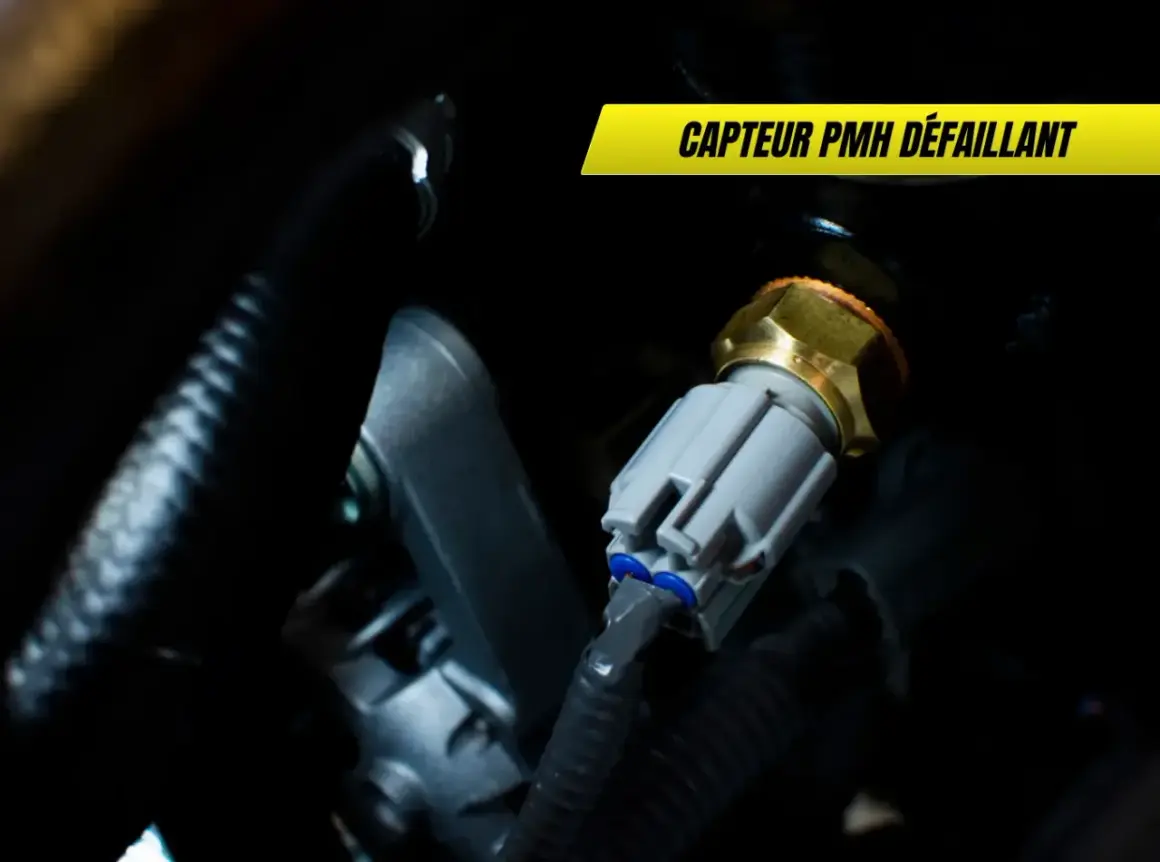

Le capteur de régime moteur, plus souvent appelé capteur PMH ou capteur de vilebrequin, fournit au calculateur l'information qui permet de savoir à quelle vitesse tourne le vilebrequin et dans quelle position il se trouve. Quand il fatigue, les effets sont très concrets: démarrage long, calages à chaud, ratés et parfois impossibilité de lancer le moteur. Je vais donc aller droit au but, avec le rôle réel de la pièce, les symptômes typiques, les bons contrôles et les pièges qui font remplacer la mauvaise pièce.
Le capteur PMH pilote la synchronisation et se contrôle par étapes
- Le capteur PMH transmet au calculateur la vitesse de rotation et la position du vilebrequin.
- Un démarrage long, un calage aléatoire ou un code défaut comme P0335 orientent souvent vers ce capteur, mais pas uniquement.
- Je vérifie toujours le faisceau, le connecteur, la roue dentée et la présence de limaille avant d'accuser la sonde.
- Un capteur inductif ne se contrôle pas comme un capteur à effet Hall, et l'ohmmètre peut endommager ce dernier.
- Après remplacement, il faut contrôler l'écartement, effacer les défauts et vérifier le redémarrage à froid comme à chaud.
À quoi sert un capteur de régime dans la gestion moteur
Je le considère comme une pièce de base du calcul moteur. Sans information fiable sur la rotation du vilebrequin, le calculateur ne sait plus quand injecter, quand déclencher l'allumage ni comment stabiliser la synchronisation interne du moteur. Sur un essence, cela touche directement l'avance à l'allumage; sur un diesel, c'est surtout la stratégie d'injection qui se dérègle.
Le capteur lit le passage d'une roue dentée ou de la couronne du volant moteur. Chaque dent passée devant la sonde devient un signal électrique, puis une information exploitable par le calculateur. C'est simple dans le principe, mais très sensible dans la pratique: un écart de montage, de la limaille ou un câble fatigué suffit à brouiller la lecture.
- Capteur inductif : il produit son signal à partir des variations du champ magnétique.
- Capteur à effet Hall : il a besoin d'une alimentation et délivre un signal rectangulaire plus net.
- Position de montage : il est souvent placé près du volant moteur, donc exposé à la chaleur, aux vibrations et aux projections.
Une fois ce rôle compris, les symptômes deviennent beaucoup plus lisibles, et c'est là que le diagnostic commence à être vraiment utile.
Les symptômes qui font vraiment suspecter cette sonde
Quand le capteur décroche, le moteur ne prévient pas toujours de la même façon. Parfois il refuse de partir, parfois il démarre après un long coup de démarreur, et parfois il coupe net en roulant. Je me méfie surtout des pannes intermittentes, parce qu'elles font perdre du temps et poussent vite à changer la mauvaise pièce.
| Symptôme observé | Ce que cela évoque souvent | Premier réflexe de contrôle |
|---|---|---|
| Démarrage long ou impossible | Signal de régime absent ou incohérent | Lecture des défauts, connecteur, alimentation, continuité du faisceau |
| Calage au ralenti ou en roulant | Panne intermittente du capteur ou faux contact | Contrôle à chaud, vibrations, état du faisceau près de la boîte |
| Ratés d'allumage, accélération irrégulière | Signal bruité, roue dentée abîmée ou encrassée | Inspection de la couronne et présence de limaille |
| Voyant moteur et code défaut | Défaut enregistré côté capteur ou circuit | Relever le code et le recouper avec les symptômes réels |
Dans les cas les plus francs, le calculateur remonte un code comme P0335, et le moteur tourne au démarreur sans vraiment prendre. Mais je ne m'arrête jamais à ce seul indice, parce qu'un faisceau oxydé ou une roue dentée abîmée peut produire le même tableau.
Le bon réflexe est donc de croiser le comportement du moteur avec le contexte de panne: froid, chaud, pluie, vibrations, ou après un lavage moteur. C'est souvent ce détail qui fait gagner du temps.
Comment je le diagnostique sans changer la mauvaise pièce
Je commence par lire la mémoire défauts et par contrôler l'ensemble électrique avant de toucher au capteur. Sur ce type de panne, la cause n'est pas toujours la sonde elle-même: une coupure de câble, une oxydation du connecteur ou une alimentation absente peuvent raconter exactement la même histoire au calculateur.
Commencer par les contrôles simples
Je vérifie la batterie, la vitesse de lancement du démarreur, la propreté du connecteur et l'état du faisceau sur sa longueur visible. Si le moteur tourne trop lentement au démarrage, le diagnostic devient vite trompeur, parce qu'un capteur sain peut envoyer un signal trop faible pour être interprété correctement.
Lire aussi : Refroidisseur EGR HS - Symptômes, diagnostic et prix
Identifier le type de capteur avant toute mesure
C'est le point que beaucoup négligent. Avec un connecteur à deux voies, on est très souvent sur un capteur inductif. Avec un modèle à trois broches, le type n'est pas toujours identifiable à l'œil nu, et je préfère alors m'appuyer sur la documentation du véhicule plutôt que sur une supposition.
| Type de capteur | Ce que je cherche | Valeurs ou forme attendue | Erreur à éviter |
|---|---|---|---|
| Inductif | Résistance interne et signal | Souvent une résistance de l'ordre de 200 à 1 000 ohms selon le modèle, puis un signal sinusoïdal au contrôle dynamique | Confondre un circuit ouvert avec une simple mauvaise masse |
| À effet Hall | Alimentation et sortie signal | Tension d'alimentation présente et signal rectangulaire qui varie avec le régime | Utiliser un ohmmètre, car cela peut endommager la sonde |
Si je dispose d'un oscilloscope, je l'utilise volontiers, parce qu'il montre immédiatement si le signal est propre, faible ou coupé. Sur un inductif, j'attends une sinusoïde nette; sur un Hall, un carré régulier. C'est plus parlant qu'une mesure isolée au multimètre.

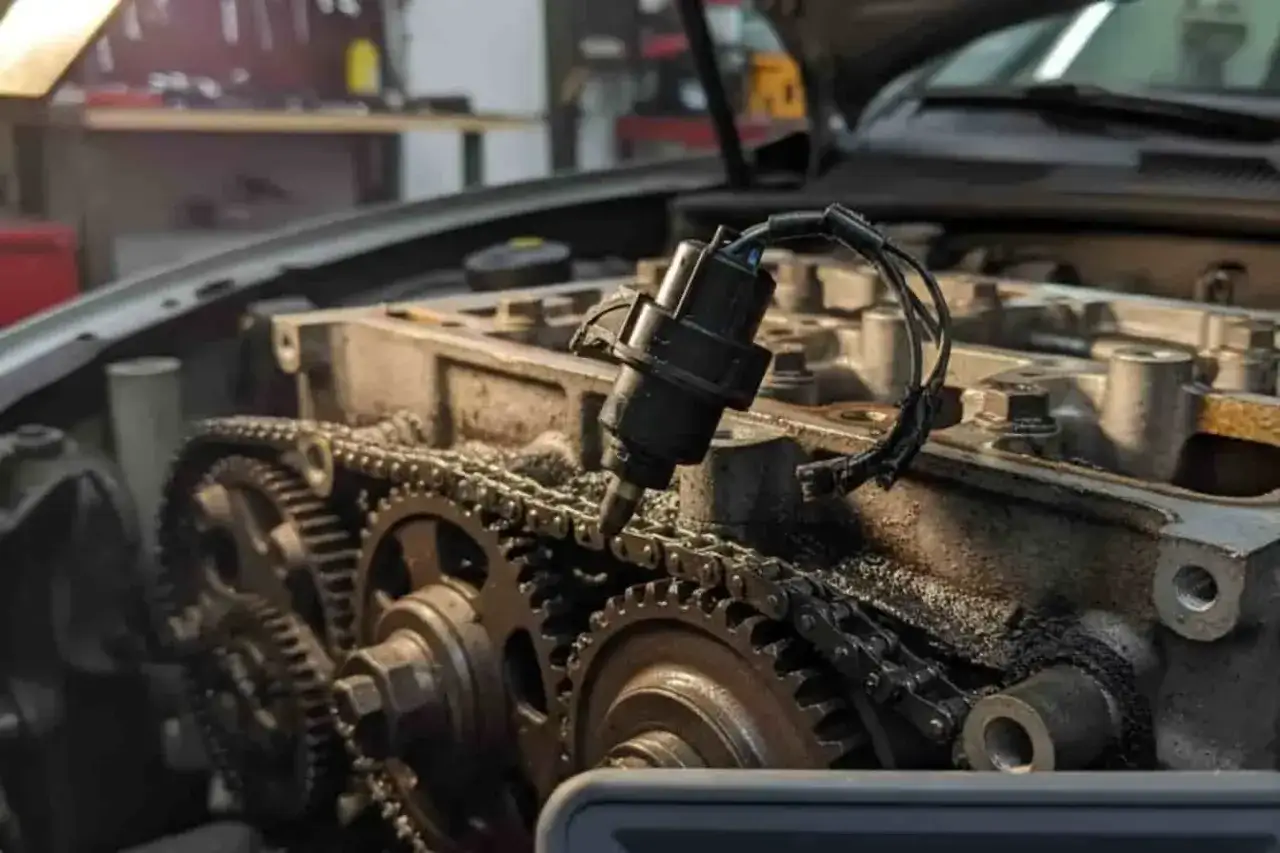

J'ajoute un contrôle visuel de la roue dentée et de l'écartement entre la sonde et sa cible. Un mauvais positionnement ou une fixation fatiguée peut suffire à fausser la lecture, même avec un capteur neuf. Et c'est précisément là que beaucoup de remplacements ratés commencent.
Pourquoi il tombe en panne plus souvent qu'on ne le croit
Dans l'atelier, j'ai rarement affaire à une panne "magique". Le capteur vieillit, oui, mais il souffre surtout de son environnement. La chaleur, les vibrations, la limaille métallique, l'humidité et les câbles qui travaillent au niveau de la boîte ou du moteur finissent par dégrader le signal.
- Courts-circuits internes : la sonde ne délivre plus un signal stable.
- Circuit ouvert ou coupure de ligne : le calculateur ne reçoit plus rien.
- Roue dentée endommagée : la lecture devient erratique, même si le capteur est bon.
- Encrassement par particules métalliques : le signal se brouille, surtout sur les capteurs inductifs.
- Humidité et corrosion : elles touchent le connecteur ou le faisceau, et pas seulement la pièce.
- Écartement incorrect : un montage approximatif suffit à créer une panne intermittente.
Je fais aussi attention à un piège classique: un moteur qui démarre mal à chaud n'accuse pas automatiquement le capteur PMH. Selon le véhicule, le capteur d'arbre à cames, l'alimentation électrique ou même la mécanique de la couronne peuvent raconter la même chose. C'est pour cela que je préfère parler de cause probable plutôt que de condamnation immédiate.
Remplacement et vérifications utiles après montage
Quand le diagnostic est cohérent, je remplace la pièce, mais jamais en mode automatique. Je prends le temps de nettoyer la zone, de vérifier le faisceau, puis de remettre le capteur avec la bonne fixation et le bon écartement. Sur ce point, le détail compte plus qu'on ne le croit.
- Je débranche la batterie si l'accès est serré ou si le faisceau passe près d'éléments sensibles.
- Je contrôle le connecteur, les broches et l'état du joint d'étanchéité.
- Je pose la sonde en respectant la position d'origine et le couple de serrage constructeur.
- Je vérifie que rien ne frotte sur la roue dentée ou le volant moteur.
- Je démarre le moteur à froid, puis je refais un essai à chaud après effacement des défauts.
Si le défaut revient tout de suite après montage, je ne pars pas du principe que la pièce est neuve donc bonne. Je reprends la boucle complète: alimentation, continuité, signal, état de la cible, et surtout le passage du faisceau dans les zones chaudes ou mobiles. C'est souvent là que se cache la vraie panne.
Quand le capteur n'est pas le seul suspect
Quand tout semble correct et que la panne ne disparaît pas, je cherche les éléments qui perturbent indirectement la mesure. La batterie, le démarreur, la couronne dentée, le capteur d'arbre à cames et les masses moteur font partie du même décor électrique. Les négliger, c'est prendre le risque de remplacer plusieurs pièces pour un problème de liaison ou de synchronisation.
- Je compare le comportement à froid et à chaud, parce qu'une panne thermique n'apparaît pas toujours au premier coup.
- Je regarde la limaille, les traces de frottement et les dommages sur la roue dentée.
- Je refais un contrôle du signal avec un outil de diagnostic ou un oscilloscope, si le véhicule en est équipé.
- Je m'assure que le calculateur a bien effacé les défauts avant de rendre le véhicule.
- Je note si la panne apparaît après un trajet, sous la pluie ou après un lavage moteur, car cela oriente souvent vers le faisceau ou le connecteur.
Au fond, ce capteur n'est pas une pièce spectaculaire, mais il conditionne tout le reste. Quand son signal est propre, le moteur démarre, s'aligne et tourne de façon cohérente; quand il devient instable, le diagnostic doit rester méthodique, sinon on se trompe vite de coupable.
