Frein à tambour arrière - Schéma, usure et entretien facile

Le frein à tambour arrière reste un montage simple en apparence, mais chaque pièce y joue un rôle précis: mâchoires, cylindre de roue, ressorts, rattrapage automatique et câble de frein de stationnement. Je détaille ici son schéma, son fonctionnement et les points de contrôle qui permettent de repérer une usure avant qu’elle ne devienne un vrai problème. L’idée est de vous donner une lecture concrète du système, avec des repères utiles pour le diagnostic, l’entretien et, si besoin, le remplacement.

Comment lire le schéma d’un frein à tambour arrière

Quand j’explique ce montage, je commence toujours par sa logique physique: une pièce tourne, les autres freinent. Le tambour est solidaire de la roue, tandis que le plateau de frein, fixé au moyeu, sert de support aux mâchoires, aux ressorts et au cylindre de roue. Cette séparation rend le système très lisible sur un schéma, à condition de savoir qui pousse, qui retient et qui revient en arrière.

Le point important, à mes yeux, est de ne pas regarder le frein à tambour comme un bloc unique. Chaque organe a un défaut typique, et le schéma n’est utile que si on sait relier la pièce à son symptôme.

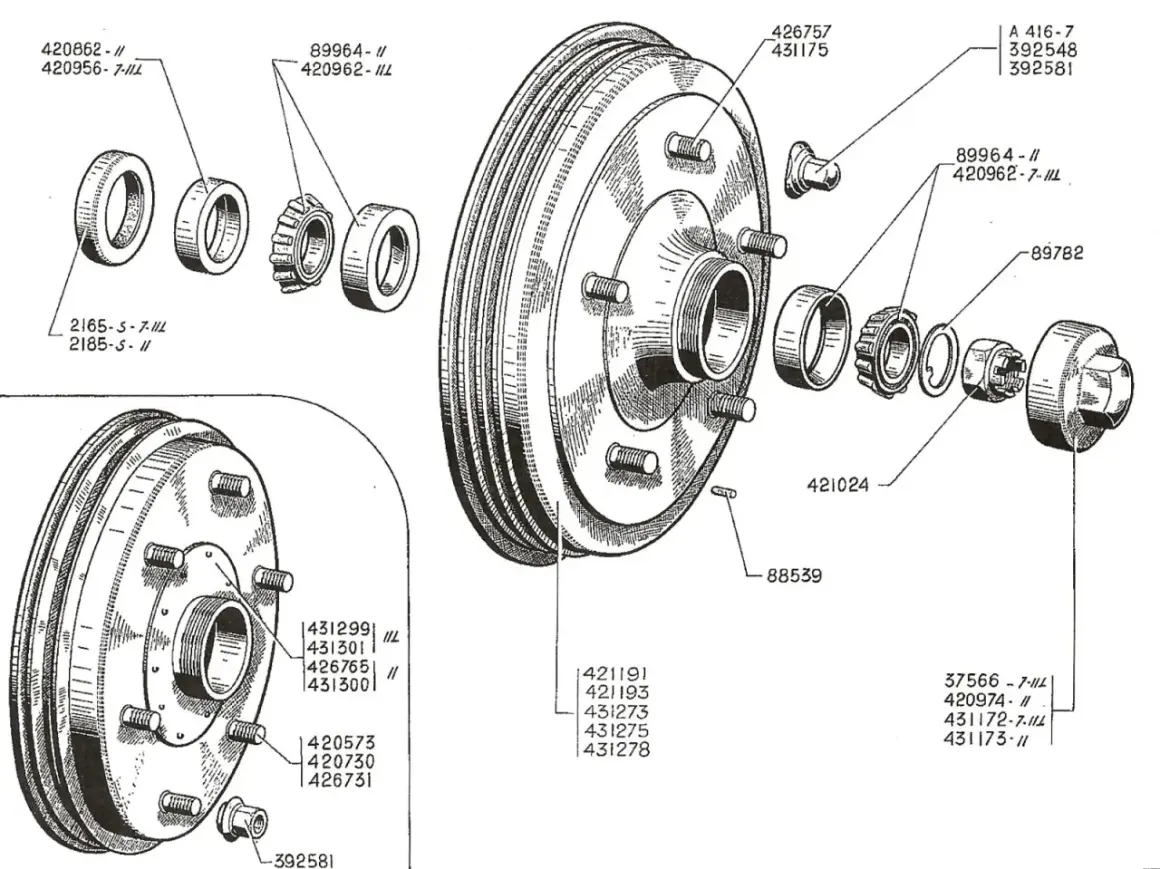

Sur un schéma éclaté, la vraie difficulté n’est pas d’identifier les pièces, mais de comprendre leur enchaînement. Une fois ce langage visuel acquis, le diagnostic devient beaucoup plus rapide. Et c’est justement ce qui permet de passer d’un dessin à un vrai raisonnement de mécanicien.

Comment le système freine vraiment la roue

Au freinage, la pédale envoie une pression hydraulique dans le circuit. Cette pression arrive au cylindre de roue, dont les pistons écartent les mâchoires contre la face interne du tambour. Le frottement ralentit la roue, puis les ressorts de rappel ramènent le tout au repos dès que la pression disparaît.

Au freinage de service

Dans l’usage normal, le liquide de frein fait le travail de commande. C’est lui qui transmet l’effort du maître-cylindre au cylindre de roue. Le système est compact, robuste, et il reste très efficace sur l’essieu arrière, où l’effort demandé est généralement plus modéré qu’à l’avant.

Lire aussi : Frein à main desserré - Causes, prix et vrai diagnostic

Au frein de stationnement

Le frein à main, lui, agit mécaniquement via un câble et un levier monté sur une mâchoire. C’est l’un des grands intérêts du tambour arrière: la fonction de stationnement s’intègre naturellement au mécanisme. Je préfère souvent ce montage pour cette raison, surtout sur des véhicules de gamme simple ou sur des utilitaires légers, où la simplicité et le coût comptent autant que la performance pure.

Il y a toutefois un revers: si le réglage de base n’est pas bon, tout le système ment. Trop serré, il chauffe et fatigue; trop lâche, la pédale devient longue et le frein de stationnement perd en efficacité. Une fois ce principe compris, on lit beaucoup mieux les symptômes qui suivent.

Les signes qui doivent vous faire contrôler le tambour

Quand un frein arrière à tambour commence à fatiguer, il ne prévient pas toujours de façon spectaculaire. Le plus souvent, les premiers signaux sont discrets, puis ils s’additionnent. C’est pour cela que je regarde toujours l’ensemble, pas seulement l’épaisseur des mâchoires.

• Une pédale plus longue qu’avant, avec une sensation de retard au mordant.
• Un frein de stationnement qui demande plus de course pour tenir la voiture.
• Un grincement, un bruit métallique ou un frottement qui apparaît surtout en marche arrière ou au premier freinage du matin.
• Une voiture qui tire d’un côté au freinage.
• Une odeur de chaud ou une roue arrière anormalement brûlante après un trajet court.
• Des traces humides dans le tambour, signe possible de fuite au cylindre de roue.
• Une poussière noire abondante, parfois accompagnée d’un comportement irrégulier à basse vitesse.

Dans le réseau AD, la durée de vie estimée d’un tambour de frein se situe souvent entre 80 000 et 140 000 km, tandis que les garnitures se remplacent bien plus tôt, souvent entre 30 000 et 60 000 km selon l’usage. En ville, dans les descentes répétées ou sur un véhicule chargé, je conseille de surveiller plus tôt. Et si la garniture descend sous 2 mm, je la considère comme à remplacer sans discussion.

Cette logique devient encore plus pertinente quand on fait déjà un passage au garage pour les pneus arrière: roues déposées, accès dégagé, contrôle facilité. C’est le bon moment pour inspecter le freinage au lieu d’attendre un bruit qui pourrait coûter plus cher.

À partir de là, la question n’est plus seulement « est-ce usé ? », mais « comment contrôler proprement et sans dérégler le système ? »

Contrôler et régler sans se tromper

Je procède toujours dans le même ordre, parce que le frein à tambour pardonne mal les réglages à l’envers. Le piège classique consiste à jouer sur le câble de frein de stationnement alors que les mâchoires sont mal réglées. C’est une mauvaise méthode: on masque le problème au lieu de le corriger.

1. Je sécurise le véhicule, je cale les roues et je desserre complètement le frein de stationnement.
2. Je dépose la roue, puis le tambour. Si le tambour colle, je préfère reculer le réglage par la trappe prévue à cet effet plutôt que forcer au marteau.
3. Je nettoie l’intérieur au nettoyant frein. J’évite de souffler les poussières à l’air comprimé.
4. Je vérifie le cylindre de roue, les ressorts, les points d’appui du plateau et l’état des garnitures.
5. Je contrôle le tambour lui-même: rayures profondes, zones bleutées, usure en marche d’escalier, jeu anormal ou ovalisation.
6. Je remonte et je règle l’entrefer des mâchoires avant de retendre, si nécessaire, le câble de frein de stationnement.

Le point que je rappelle le plus souvent est simple: on règle d’abord les mâchoires, ensuite seulement le câble. Si on inverse l’ordre, on obtient un frein de parking trompeur et un freinage arrière parfois trop faible. Et sur ce type de montage, un mauvais réglage finit presque toujours par se payer en bruit, en échauffement ou en usure irrégulière.

Réparer au détail ou remplacer le kit complet

Sur le papier, on peut remplacer seulement une pièce. En pratique, le choix le plus rationnel est souvent celui qui évite d’ouvrir le tambour deux fois. C’est particulièrement vrai sur une Renault, une Peugeot ou une Citroën de tous les jours, où la main-d’œuvre pèse autant que les pièces.

Pour une intervention complète, la facture en garage tourne fréquemment entre 100 et 350 € selon le véhicule, les pièces retenues et le temps passé, avec une durée de travail souvent comprise entre 1 et 2 heures. Ce n’est pas le poste le moins cher de l’entretien, mais c’est justement pour cela qu’un kit complet est souvent plus logique qu’un remplacement partiel.

Je remplace en général les deux côtés d’un même essieu en même temps. Même si une seule roue paraît plus fatiguée, le vieillissement réel est presque toujours symétrique à quelques nuances près. Et si le cylindre fuit d’un côté, je n’attends pas que l’autre commence à fuir pour intervenir.

Ce que je vérifie toujours avant de refermer le frein

Avant de remonter définitivement la roue, je prends quelques minutes de plus. C’est souvent là que se joue la qualité finale du freinage arrière, bien plus que dans le simple changement des pièces.

• Je vérifie que les surfaces de friction sont propres et parfaitement sèches.
• Je contrôle que les points d’appui du plateau ne sont pas grippés.
• Je m’assure que le tambour tourne librement mais sans jeu excessif après réglage.
• Je pompe la pédale jusqu’à retrouver une course ferme avant tout essai routier.
• Je teste le frein de stationnement sur une pente légère, sans forcer.
• Je recontrôle l’absence de fuite et de bruit après quelques kilomètres.

Si je travaille dans une logique pneus et freinage, j’en profite aussi pour inspecter les flexibles, les fixations et l’état général de la roue arrière. Un tambour bien réglé peut être déstabilisé par une fuite, un flexible fatigué ou un réglage de câble bricolé trop tôt. C’est pour cela que je préfère toujours une approche globale, même quand la panne semble locale.

Un frein à tambour arrière bien compris devient un système très prévisible: il doit rester discret, régulier et équilibré. Dès que le schéma est clair dans votre tête, vous savez quoi contrôler, quoi remplacer et surtout quoi ne pas dérégler.
